Imbinările sudate pot fi realizate în următoarele poziţii de sudare (Fig. 1):
PA – orizontală şi orizontală în jgheab;
PB- orizontală cu perete vertical;
PC – orizontală pe perete vertical;
PD – orizontală peste cap;
PE – peste cap;
PF – verticală ascendentă ;
PG – verticală descendentă ;
Poziţia de sudare este definită de poziţia capătului liber faţă de orizontală. PA arată că electrodul este poziţionat vertical.
Figura 1. Poziţii de sudare
a-PA, b-PB, c-PC,d-PD, e-PE, f-PF, g-PG, h-orientare în spaţiu

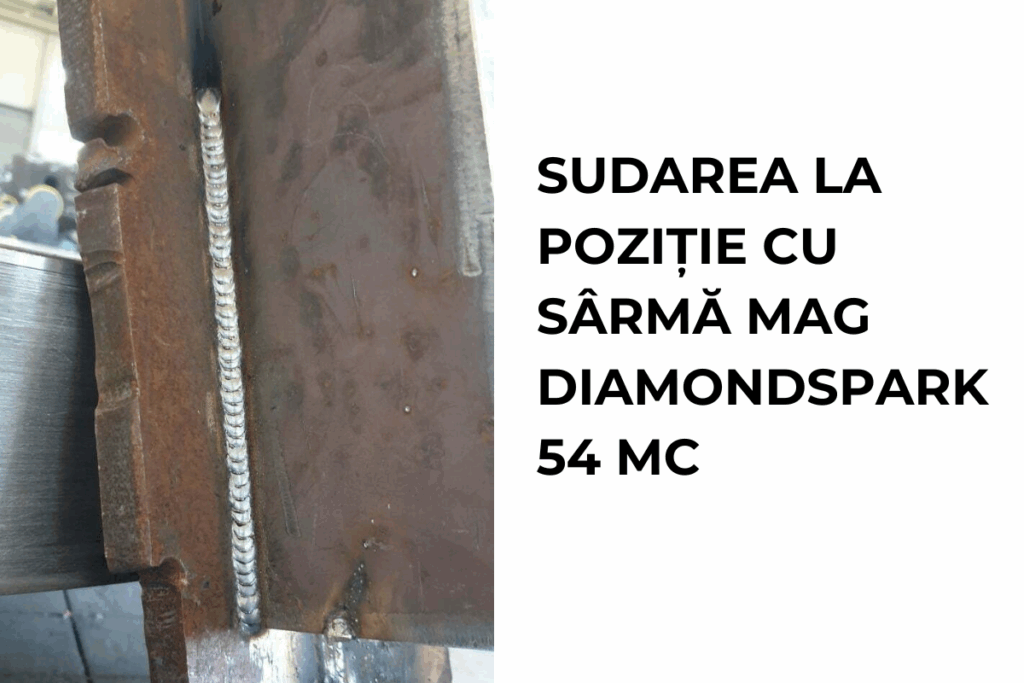

In aplicatia de mai jos a fost folosita sarma de sudura premium de la voestalpine BOHLER diamondspark 54 MC – sarma tubulara cu pulberi metalice, pentru executarea unei imbinari sudare de colt la pozitie.
Pozitia de sudare PF – vertical ascendent.
Pentru realizarea cordonului fara pendulare s-a ales functia SUPERPULS care ajuta mult sudorul la pozitia vertical ascendent ( PF ).
Materialul de adaos folosit este o sarma tubulara cu pulberi metalice care se poate folosi la imbinarile sudate cu unul sau mai multe straturi a otelurilor carbon, carbon-mangan sau a otelurilor similare inclusiv cele cu o granulatie fina.
Gazele de protectie recomandate sunt M21 (Argon- CO2) sau C1(CO2).
Sarma asigura o limita de curgere ridicata a cordonului sudat (≥ 460Mpa), o sudabilitate buna si o cantitate redusa de stropi. Proprietati mecanice excelente la temperaturi scazute (-60 ° C).
Aceasta sarma poate sa fie folosita in aplicatii automatizate-robotizate si pentru sudarea stratului de radacina a tevilor si imbinarilor cap la cap.
Pentru realizarea imbinarilor sudate s-a folosit echipamentul de sudare de la producatorul German EWM, Phoenix 405 puls.
